Kunststof speelgoed schepje

De opdracht was om een kunststof speelgoedschepje te ontwerpen en technisch uit te werken, met als focus op maakbaarheid, materiaalkeuze en mechanische belastingen.

De uitdaging lag in het ontwikkelen van een product dat:

• Geschikt is voor massaproductie via spuitgieten
• Voldoende sterk en duurzaam is voor gebruik door kinderen
• Bestand is tegen verschillende belastingen (buiging, impact, slijtage)
• Voldoet aan veiligheidsnormen voor speelgoed

Daarnaast moest het ontwerp volledig onderbouwd worden met analyses op het gebied van materiaal, mechanica en productie.

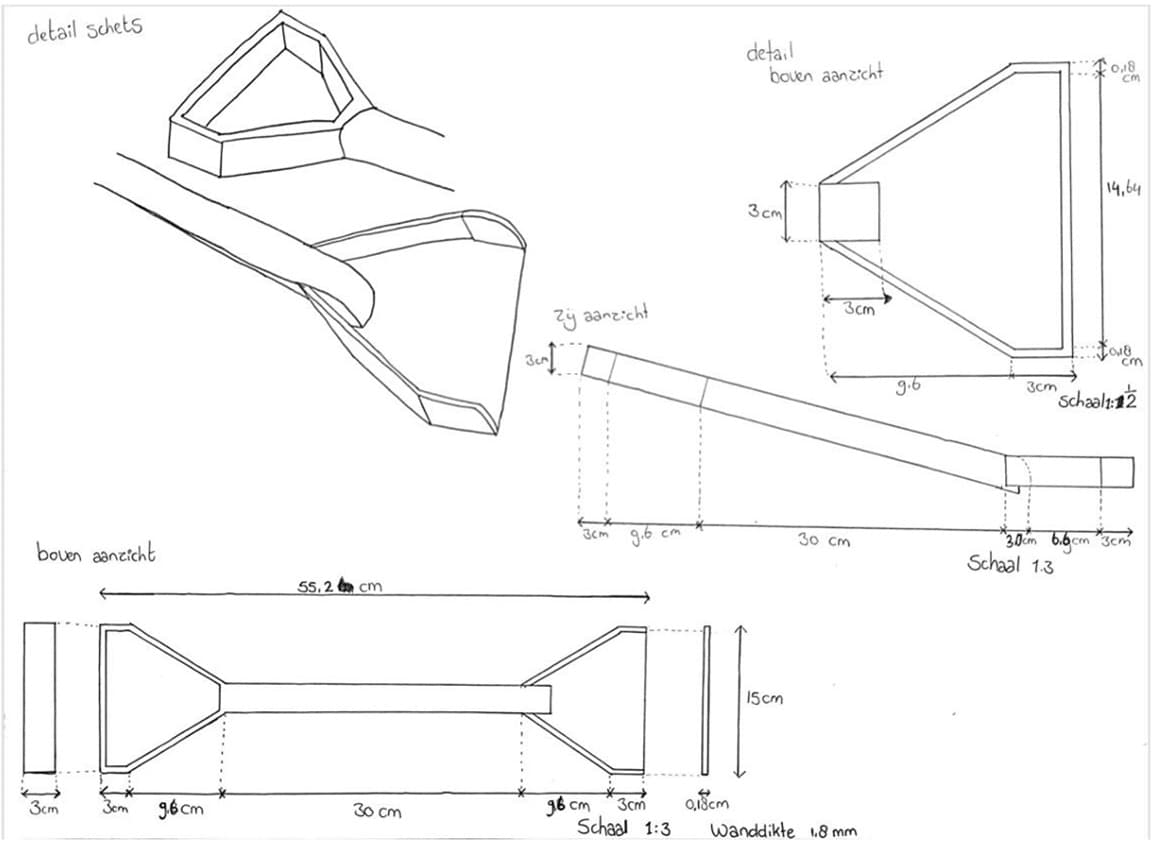

Het eindresultaat is een volledig uitgewerkt ontwerp van een kunststof speelgoedschepje, inclusief een 3D-model en technische onderbouwing. Het ontwerp bevat onder andere:

• Een dunwandige, spuitgietbare constructie met draft angles en fillets
• Een ergonomisch handvat en vloeiende overgangen tussen onderdelen
• Een vorm die bestand is tegen verschillende gebruiksscenario’s
• Een materiaalkeuze (ABS) met een goede balans tussen sterkte, taaiheid en kostprijs

Analyse van belastingen en kritische gebruiksscenario’s Een uitgebreid Programma van Eisen Materiaalonderzoek en selectie via EduPack CAD-uitwerking in SolidWorks inclusief draft analysis

Dit project heb ik zelfstandig uitgevoerd, waarbij ik het volledige technische ontwerpproces heb doorlopen. Mijn aanpak bestond uit:

• Analyseren van bestaande kunststof producten en productiemethoden

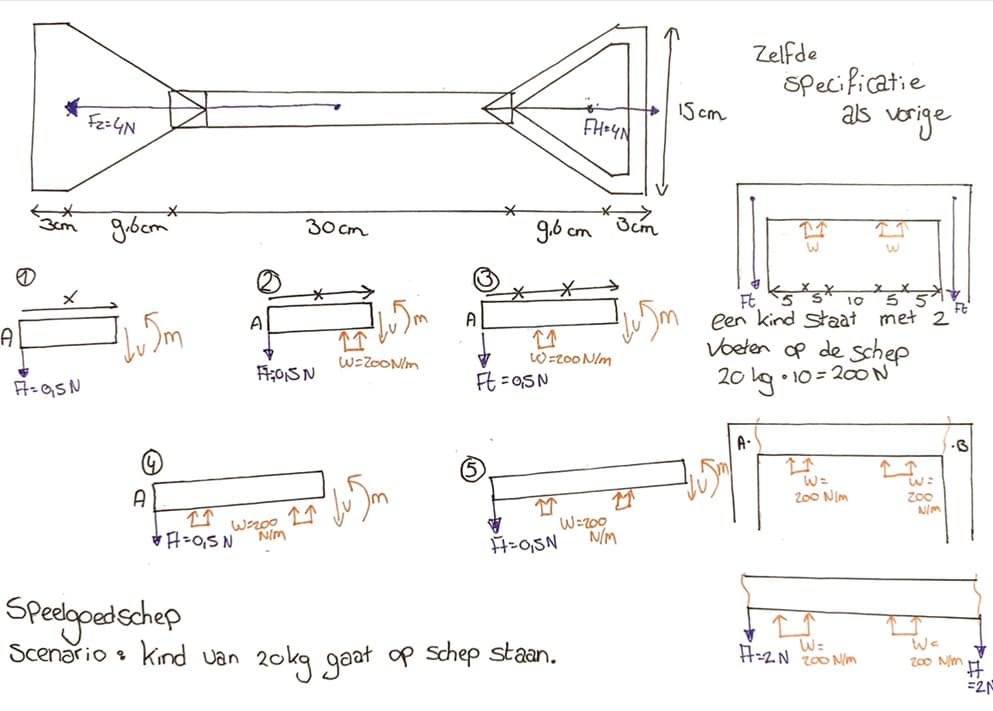

• Onderzoeken van belastingen en gebruiksscenario’s bij kinderen
• Opstellen van een Programma van Eisen

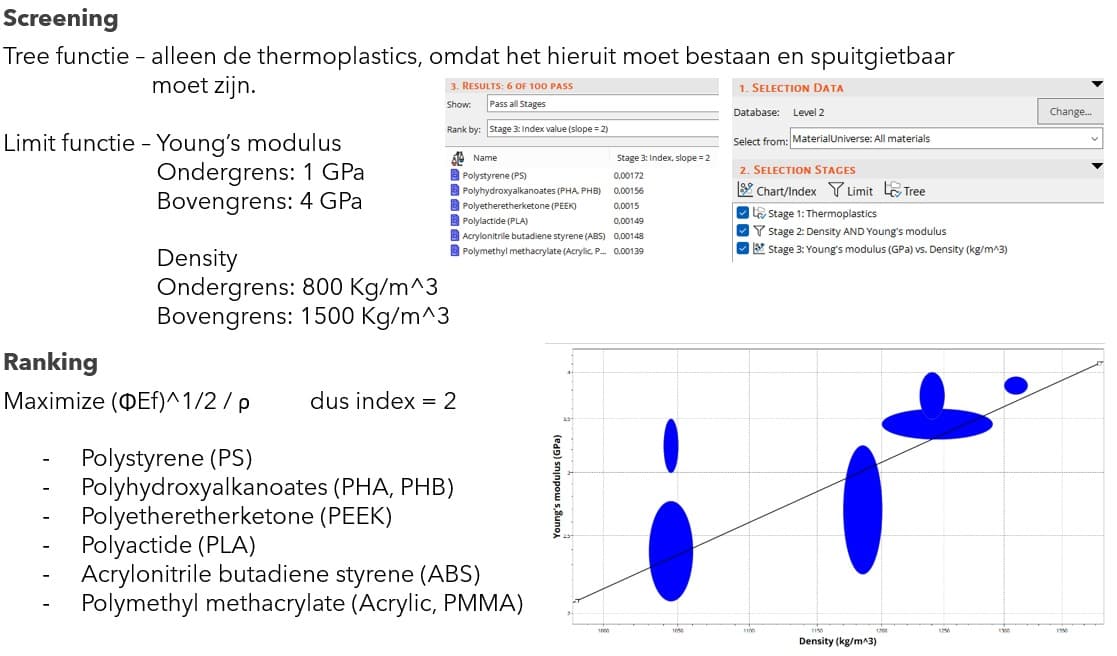

• Uitvoeren van materiaalonderzoek en selectie met behulp van EduPack

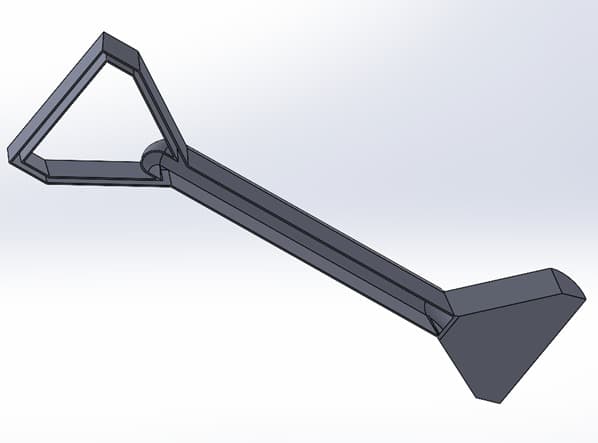

• Ontwerpen en modelleren van het schepje in SolidWorks
• Optimaliseren van het ontwerp voor spuitgieten (draft, fillets, shell)

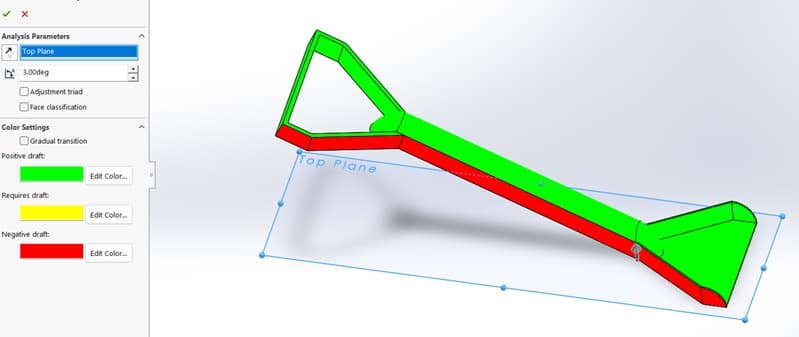

• Controleren van maakbaarheid met draft analysis

Technische uitwerking van het ontwerp Materiaalkeuze en onderbouwing CAD-modellering en validatie Vertaling van eisen naar een maakbaar product

Het resultaat is een goed antwoord op de opdracht omdat:

• Het ontwerp volledig spuitgietbaar en geschikt voor massaproductie is
• Er rekening is gehouden met realistische belastingen en gebruik door kinderen
• De materiaalkeuze onderbouwd is met technische en economische criteria
• Het ontwerp voldoet aan veiligheids- en gebruikseisen
• Technische analyses kan uitvoeren en toepassen in ontwerp
• Een product kan ontwikkelen met focus op maakbaarheid
• Materiaalkunde kan vertalen naar praktische keuzes
• Goed kan werken met CAD en ontwerpvalidatie
• Zelfstandig een technisch ontwerp kan uitwerken van analyse tot eindmodel
